LRF-3000S型超聲波流量計主板交流模塊防護器件增加操作說明如下：

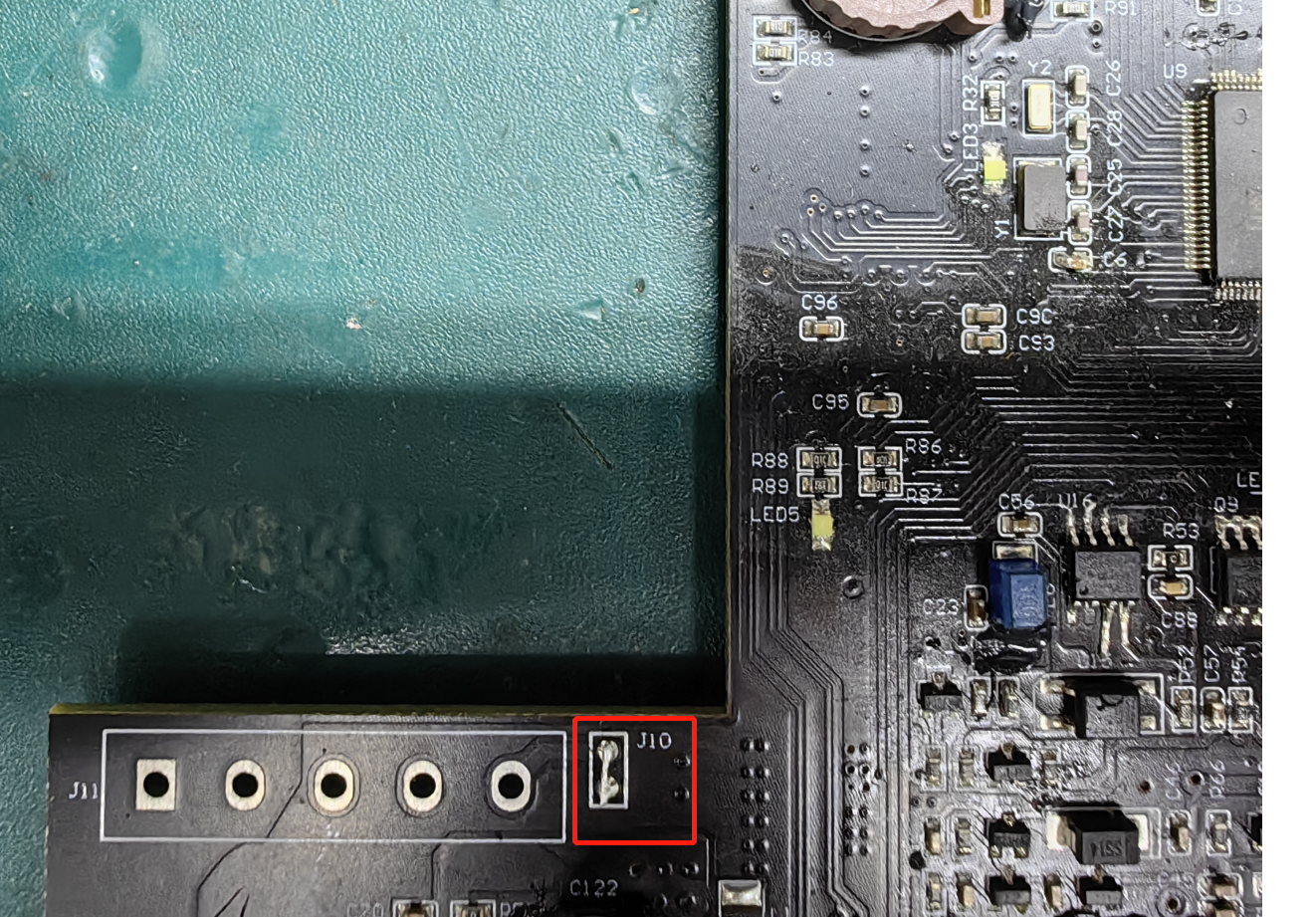

1、用電烙鐵將交流電連通塊“J10”取下，J10位置如圖-1所示

圖-1

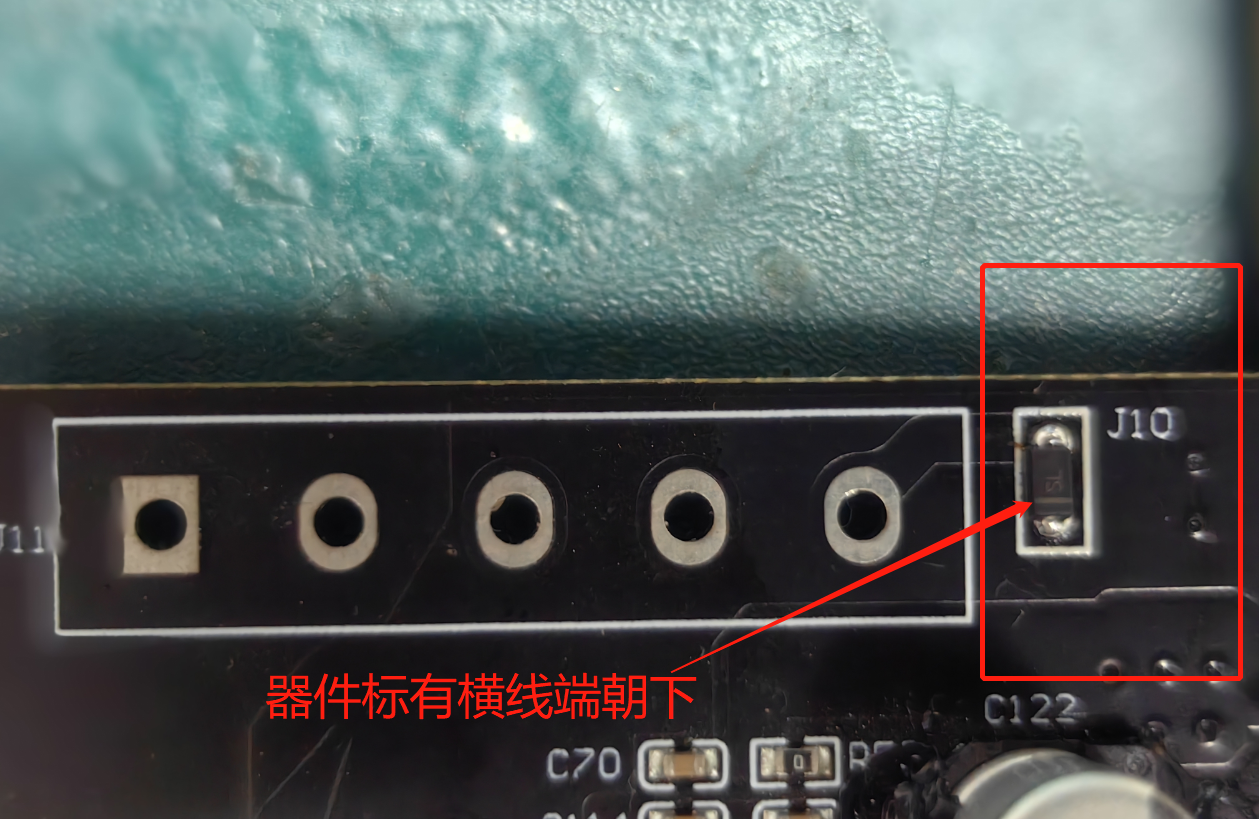

2、用電烙鐵將器件1N5819焊接到J10位置，注意：1N5819是有方向的，器件上標有橫線的那頭朝下，如圖-2所示，不可焊反否則將燒壞器件。

圖-2

3、器件焊接后，加載開關電源模塊到主板上，DC10~36V或AC90~245V可正常使用。

直流供電時，器件可給開關電源提供防護， 40V以下電壓均不會影響開關電源。

交流供電上電測試，AC90-245V上電均可正常工作，不會閃屏。
